广州PCBA加工如何检测电路板的开路故障?
2025-01-07       来源:

在广州PCBA加工过程中,检测电路板的开路故障是确保产品质量和可靠性的重要环节。开路故障通常指的是电路板上的某些部分由于连接不良、断裂或未连接等原因导致电路中断,从而使设备无法正常工作。为了有效检测这类故障,广州的PCBA加工厂通常会采用一系列专业的检测方法和工具。以下是对这些检测方法的详细探讨:

一、外观检查

外观检查是检测电路板开路故障的一步。通过肉眼或借助放大镜等工具,检查电路板上的元件是否有明显的损坏迹象,如烧焦、开裂、鼓包的电容、松动或脱落的元件等。同时,还要仔细检查焊点是否有虚焊、冷焊、断裂或短路(锡桥)的情况。这些现象都可能导致电路中断或异常连接,从而引起开路故障。

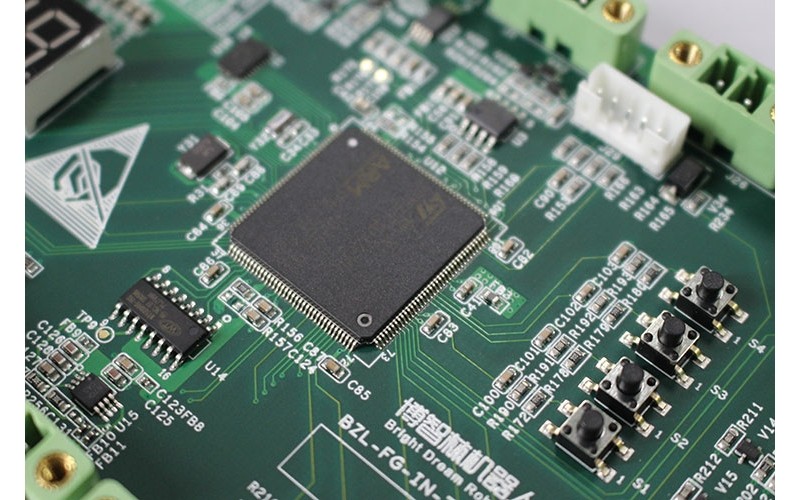

广州PCBA加工生产厂家

二、电气性能测试

电气性能测试是检测电路板开路故障的重要手段。这通常包括使用万用表、示波器等仪器对电路板上的电压、电流、电阻等电气参数进行测量。通过测量这些参数,可以判断电路是否工作正常,以及是否存在开路或短路等故障。例如,在电压档检查关键电源节点的电压是否正常,若电压异常可能指示电源电路或者其负载有问题。在电阻档测量电阻值是否在标称范围内,以此判断电阻是否损坏。

三、在线测试(ICT)

在线测试(ICT)是一种专门用于检测电路板开路故障的测试方法。它通过使用针床测试治具(ICT治具)与电路板上的测试点接触,然后利用测试仪器进行数据读取和分析。ICT能够测试电路板的连通性和电气性能,包括电阻、电容、电感、二极管、三极管等元件的测量,以及电源开关、信号通断等功能测试。通过ICT测试,可以快速准确地定位出电路板上的开路故障点。

四、飞针测试

飞针测试是另一种常用的电路板开路故障检测方法。与ICT不同,飞针测试不需要使用专门的测试治具,而是利用灵活的测试探针在电路板上进行逐点测试。这种测试方法适用于小批量或高复杂度电路板的快速检测。飞针测试可以对电路板上的信号传输、电源供应、机械特性等进行测试,从而定位出开路故障点。

五、边界扫描测试

如果电路板支持边界扫描测试技术,那么这种技术也可以用于检测开路故障。边界扫描测试通过对芯片的输入输出引脚进行状态检测,可以快速定位芯片级别的故障。这包括检测引脚之间的连接是否正常,以及是否存在开路或短路等故障。

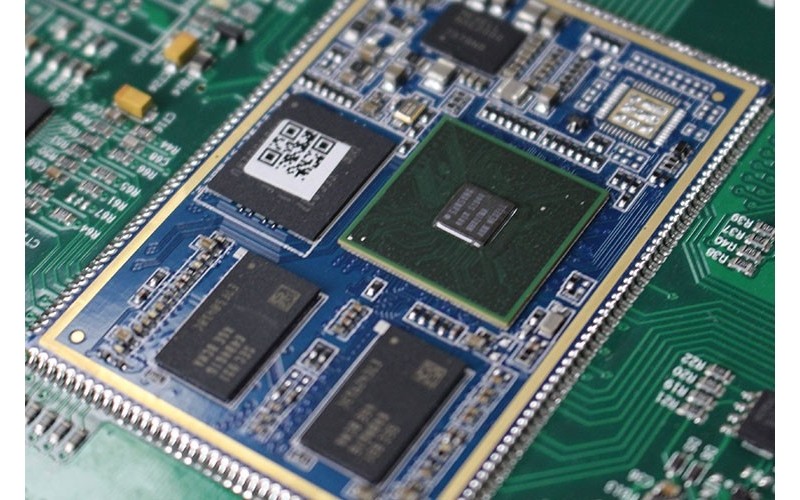

广州PCBA加工厂商

六、功能测试

功能测试是将电路板连接到对应的设备上,通过设备是否能够正常运行来判断电路板是否有故障。这种方法虽然直接,但可能受到设备其他部分的影响。因此,在进行功能测试时,需要确保设备的其他部分正常工作,以便准确判断电路板是否存在开路故障。

七、其他检测方法

除了上述方法外,还有一些其他检测方法也可以用于检测电路板的开路故障。例如,使用热成像仪检测电路板上的热点,从而定位出可能存在的开路或短路故障点;或者利用X射线检测设备对电路板进行内部检查,以发现隐藏的焊接缺陷或连接不良等问题。

八、注意事项

在检测电路板开路故障时,需要注意以下几点:

使用专业的检测工具和设备,确保检测的准确性和效率。

遵守安全操作规程,如佩戴防护眼镜、使用绝缘手套等,以防止触电或短路等危险情况的发生。

对检测过程进行详细记录,包括故障现象、检测步骤、更换元器件型号等,以便后续维修和产品改进。

综上所述,广州PCBA加工厂在检测电路板开路故障时,通常会采用多种方法和工具相结合的方式进行综合检测。通过外观检查、电气性能测试、在线测试、飞针测试、边界扫描测试以及功能测试等手段,可以快速准确地定位出电路板上的开路故障点,并采取相应措施进行修复。
